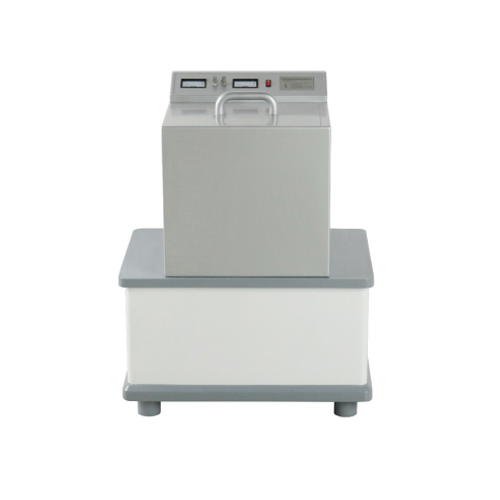

Máquina de recubrimiento de orificios pasantes TB-240529-V-104, banco de trabajo didáctico, equipo de línea de producción de PCB de tecnología educativa 1. Introducción del equipo
1.1 Descripción general
Las máquinas de galvanoplastia de orificio pasante son equipos de galvanoplastia utilizados en la producción de placas de circuito impreso. Su función principal es depositar metal en los orificios pasantes (VÍA) de la placa de circuito para formar una conexión conductora. Estos dispositivos permiten procesos de galvanoplastia eficientes y precisos, mejorando la fiabilidad de la interconexión de la placa de circuito. Las máquinas de galvanoplastia de orificio pasante generalmente admiten orificios pasantes de diferentes tamaños y formas para satisfacer las necesidades de fabricación de diversos productos electrónicos.
1.2 Características
(1) Alta precisión: Permite controlar con precisión el espesor y el diámetro de la capa de galvanoplastia para garantizar la uniformidad de la deposición de metal en el orificio pasante.
(2) Alto grado de automatización: Adopta sistemas de control y automatización avanzados para mejorar la eficiencia de la producción y reducir los errores humanos.
(3) Fiabilidad: El equipo tiene una estructura sólida, un funcionamiento estable, una baja tasa de fallos y garantiza una producción continua a largo plazo.
(4) Fácil mantenimiento: El diseño contempla el mantenimiento y la limpieza del equipo, lo que facilita el mantenimiento diario a los operadores. (5) Seguridad: El equipo cuenta con medidas de seguridad completas para garantizar la seguridad de los operadores.
2. Parámetros técnicos
Alimentación: 220 V CA
Peso: 20 kg
Dimensiones (cm): 43 x 43 x 46,5
Entorno de funcionamiento: -25 °C a 40 °C 3. Lista de componentes
Sin nombre
1 Voltímetro
2 Perilla de ajuste (voltaje)
3 Perilla de ajuste (corriente)
4 Amperímetro
Sin nombre
1 Barra de titanio
2 Electrodo negativo
3 Electrodo positivo
4 Pinza
4. Accesorios
Sin nombre
1 Solución de sulfato de cobre
2 Cable de alimentación
3 Guantes de goma
4 Cepillo
5 Pegamento conductor
