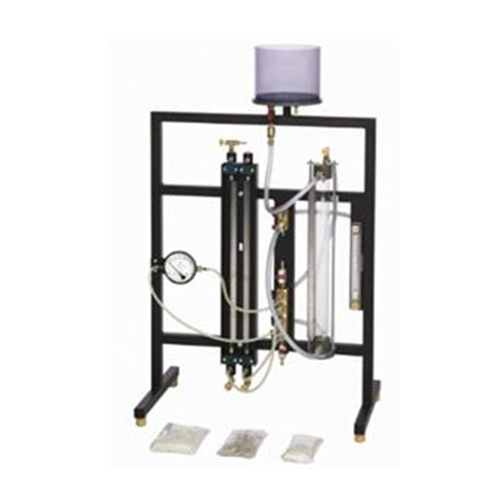

CE 117 Flujo a través de capas de partículas Equipo educativo Equipo escolar Equipo de laboratorio de mecánica de fluidos de oleada de tuberías de enseñanza El flujo a través de capas de partículas se encuentra ampliamente en la ingeniería de procesos. En los reactores, los lechos fijos y fluidizados están sometidos a un flujo de líquidos y gases. La separación de sólidos de suspensiones por filtración de torta y profundidad es otra área de aplicación. Con CE 117 se pueden investigar los principios de la mecánica de fluidos implicados en el flujo a través de lechos fijos y lechos fluidizados. Para este propósito, se proporciona un tanque de prueba de vidrio que se puede llenar, a través del cual se puede hacer que el agua fluya desde ambos extremos. Una placa de metal sinterizado sirve como base para sólidos a granel. El agua de la conexión de agua del laboratorio fluye hacia el tanque de prueba. Para investigar el flujo a través de lechos fijos, el agua ingresa al tanque de prueba desde la parte superior. Fluye a través del lecho fijo y la placa de metal sinterizado y pasa por un distribuidor a la salida. La configuración experimental se puede modificar mediante acoplamientos rápidos. Esto también permite invertir el flujo a través del tanque de prueba e investigar los lechos fluidizados. El agua fluye hacia arriba a través de la placa de metal sinterizado poroso y el lecho fijo. Si la velocidad del agua es menor que la denominada velocidad de fluidización, el flujo simplemente pasa a través del lecho fijo. A velocidades más altas se forma un lecho fluidizado. El agua fluye desde la cabeza del tanque de prueba hacia un tanque de expansión. Desde allí fluye hacia la salida. Independientemente de la configuración específica, el caudal se ajusta mediante una válvula y se indica mediante un caudalímetro. Para determinar la pérdida de presión a través del lecho fijo o el lecho fluidizado, se proporcionan dos manómetros con diferentes rangos de medición. El manómetro deseado se selecciona mediante válvulas. Detalles técnicos
investigación de las propiedades de lechos fijos y fluidizados sometidos a flujo de líquido
tanque de prueba de vidrio con medio filtrante sinterizado en su base
tanque de prueba extraíble para llenar
flujo descendente para investigar lechos fijos
flujo ascendente para investigar lechos fluidizados
caudalímetro con válvula de ajuste
2 manómetros con diferentes rangos de medición para medir la pérdida de presión a través del tanque de prueba, regla de acero para medir la altura del lecho fijo o fluidizado Datos técnicos
Tanque de prueba
longitud: 510 mm
diámetro interior: aprox. 37 mm
material: vidrio DURAN
Medio filtrante
espesor: 2 mm
material: metal sinterizado
Tanque de expansión
capacidad: aprox. 4500 ml
material: PVC
Rangos de medida
caudal: 82… 820 ml / min
presión diferencial:
2x 0… 500 mmWC
1x 0… 250mbar
altura: 10… 500 mm
