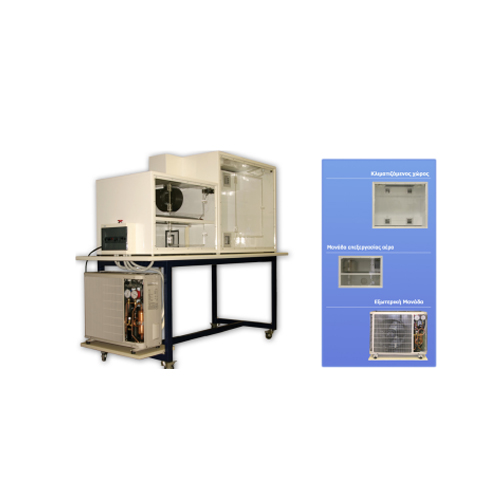

Equipo de enseñanza del entrenador de aire acondicionado ZM6501 Equipo de entrenamiento de educación vocacional Equipo de entrenamiento de refrigeración Especificaciones:
El dispositivo es una miniatura de una instalación de aire acondicionado semi-céntrica con conductos de aire y espacio con aire acondicionado. Incluye:
Unidad de condensación de -2kW (7000BTU / h) con condensador, compresor, ventilador axial, válvula de cuatro vías, depósito de recogida de condensado.
-Unidad de evaporación con evaporador, humidificador, ventilador centrífugo, cubeta para concentración de
concentrados (agua) que se colocan permanentemente dentro de una cámara que asegura el correcto funcionamiento del sistema y permite la observación de su interior a través de una carcasa transparente.
- Conducto de suministro de aire con registro, con opción de regulación del caudal de aire y compuerta regulable.
-Conducto de aire de retorno con rejillas.
-Caja de mezcla de aire fresco y de retorno con capacidad para ajustar la cantidad y temperatura del aire fresco entrante (recirculación). -Espacio climatizado con tapa frontal transparente y puerta para medidas en el interior de la cámara que dispone de cargas térmicas para simular condiciones normales de temperatura.
-Panel de control eléctrico y comandos, con interruptor de fusibles, luces indicadoras, interruptor de pánico, etc.
-Instrumentos incorporados en los puntos apropiados del dispositivo para el control de la operación y
Medidas de recepción (manómetros, termómetros, termostato y humidificador)
-Instrumentos de medición portátiles (velocidad del aire, humedad, presión del aire)
-El dispositivo educativo debe usar R410 o R32 como refrigerante, y dimensiones de 1.80 X.0.60 X 0.85m. aprox.,
-Montado sobre una mesa con ruedas, y la unidad condensadora en el lateral. -El dispositivo experimental se acompaña de cuadernos de ejercicios (alumno-profesor) en inglés / griego para la ejecución de los siguientes temas:
Medición de la velocidad y el volumen del aire en conductos y rejillas de aire.
Medición de elementos psicométricos del aire.
Calefacción de aire con eficiencia de recirculación de aire de la unidad en calefacción.
Calentamiento de aire con mezcla de aire (mezcla fresca - recirculación)
Calefacción y humidificación de aire.
Refrigeración por aire con recirculación de aire.
Cálculo de eficiencia en refrigeración.
Refrigeración por aire con mezcla de aire (mezcla de aire fresco - recirculación) Área de aire acondicionado
AHU
Unidad exterior - Calor / Bomba
Conexión eléctrica - Circuitos de control.
Conexión eléctrica termostato - humidificador con su parte / unidad interna y externa.
Funcionamiento de la bomba de calor - Control de válvula de cuatro vías.
Control de funcionamiento de la unidad.
